Giới thiệu sản phẩm

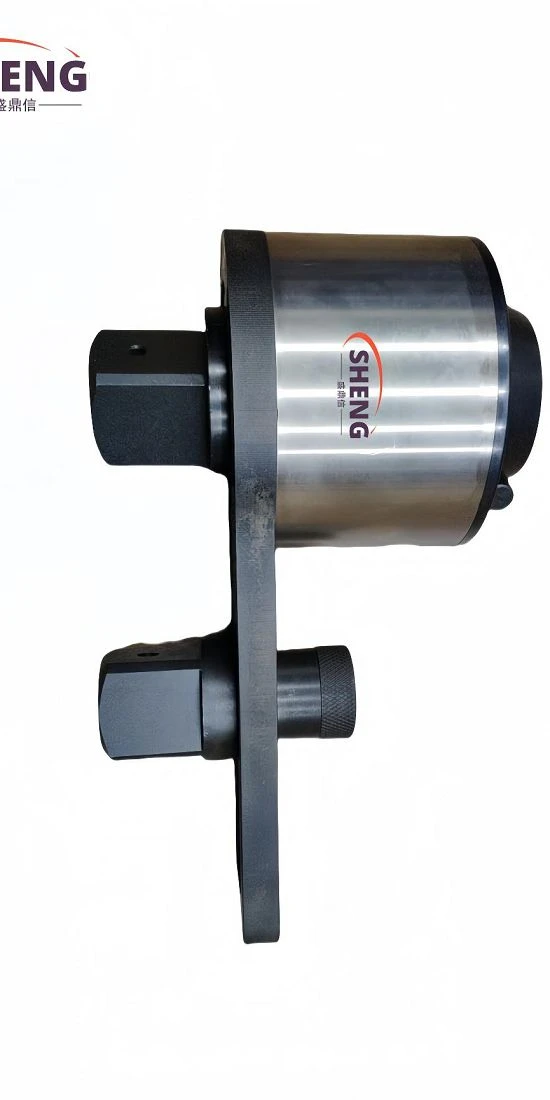

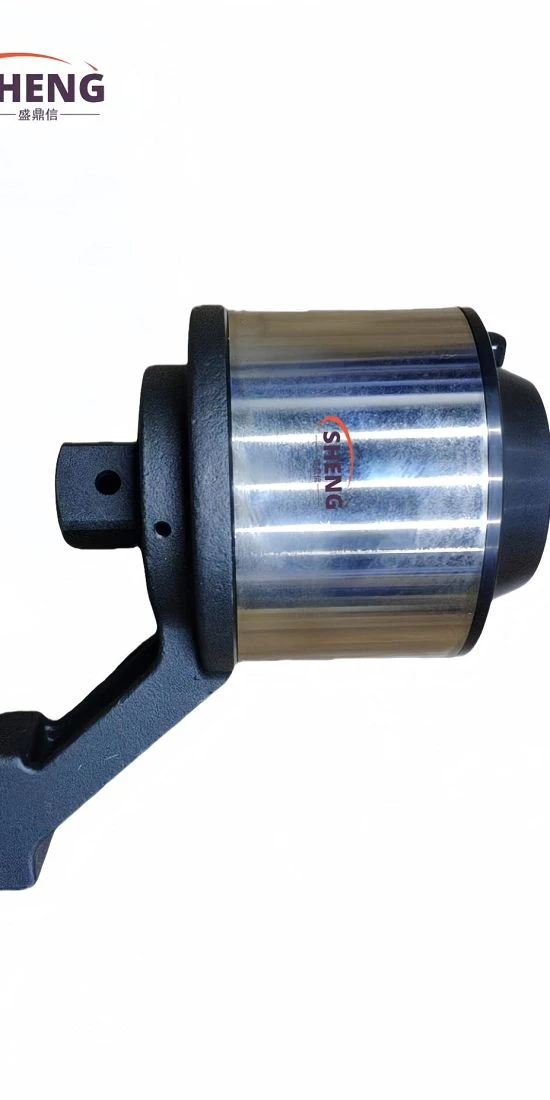

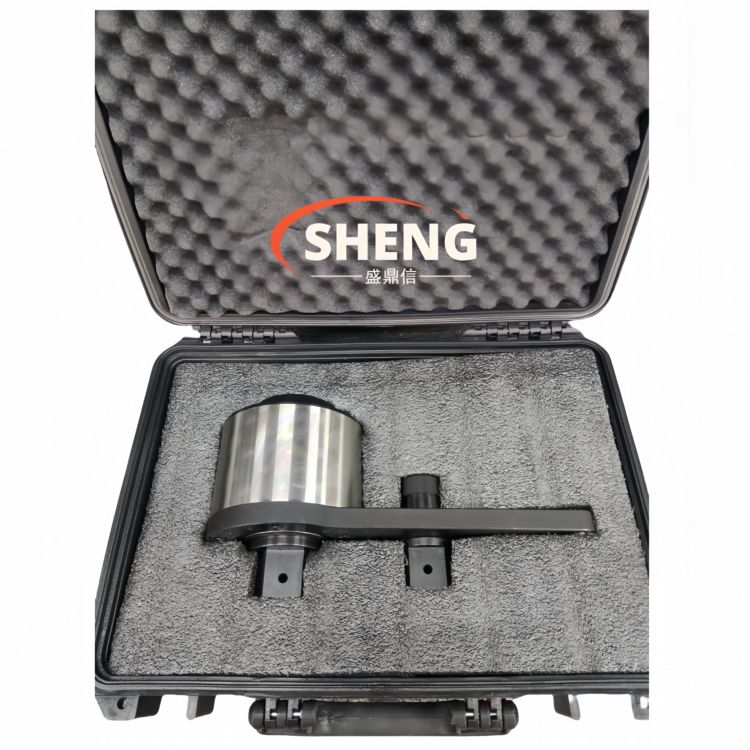

Bộ nhân mô men xoắn di động loại phẳng thích hợp để nạp và tháo đai ốc và bu lông trong không gian nhỏ nhưng có giá trị mô men xoắn lớn. Người vận hành chỉ cần áp dụng mô men xoắn nhỏ để đạt được đầu ra khuếch đại mô men xoắn 4-29 lần thông qua cơ cấu giảm tốc bánh răng hành tinh, để dễ dàng hoàn thành việc siết chặt hoặc tháo rời bu lông và đai ốc.
Thông số kỹ thuật sản phẩm
|
Người mẫu |
Mô-men xoắn cực đại [N.m] |
Tỷ số truyền |
Trình điều khiển đầu vào [TRONG] |
Trình điều khiển đầu ra [TRONG] |
Kích thước (A*B*C*D) Mm |
Bu lông có thể điều chỉnh đường kính |
Đai ốc trên các mặt phẳng |
Cân nặng [Kg] |
|
SDX-100CT-01 |
1500 |
1:4 |
1/2" |
1" |
82*98.5*97*122.4 |
M20-30 |
S30-46 |
2.1 |
|
SDX-100CT-02 |
2000 |
1:13 |
1/2" |
1" |
82*120*105*147 |
M22-35 |
S32-55 |
3.15 |
|
SDX-100CT-03 |
3500 |
1:16 |
1/2" |
1" |
98*131*120*163 |
M30-45 |
S46-70 |
4.9 |
|
SDX-100CT-04 |
5500 |
1:21 |
1/2" |
1-1/2" |
115*163.5*137*199 |
M38-52 |
S55-80 |
8.1 |
|
SDX-100CT-05 |
7500 |
1:23 |
1/2" |
1-1/2" |
127*173*146*215 |
M42-60 |
S65-90 |
10.6 |
|
SDX-100CT-06 |
10000 |
1:28 |
1/2" |
1-1/2" |
141*170*164*238 |
M52-72 |
S80-105 |
14 |
thông số kỹ thuật của bộ nhân mô men xoắn phẳng
|
Người mẫu |
Mô-men xoắn cực đại [N.m] |
Tỷ số truyền |
Trình điều khiển đầu vào [TRONG] |
Trình điều khiển đầu ra [TRONG] |
Kích thước (A*B*C) Mm |
Bu lông có thể điều chỉnh đường kính |
Đai ốc trên các mặt phẳng |
Cân nặng [Kg] |
|
SDX-200CT-01 |
1500 |
1:4 |
1/2" |
1" |
82*97*(76.7-127.3) |
M20-30 |
S30-46 |
2.4 |
|
SDX-200CT-02 |
2000 |
1:13 |
1/2" |
1" |
82*120*(92.7-129.3) |
M22-35 |
S32-55 |
3.5 |
|
SDX-200CT-03 |
3500 |
1:16 |
1/2" |
1" |
98*128*(102.7-145.3) |
M30-45 |
S46-70 |
5 |
|
SDX-200CT-04 |
5500 |
1:21 |
1/2" |
1-1/2" |
115*157*(134.05-165.95) |
M38-52 |
S55-80 |
8.7 |
|
SDX-200CT-05 |
7500 |
1:23 |
1/2" |
1-1/2" |
127*168*(139.05-190.95) |
M42-60 |
S65-90 |
11.7 |
|
SDX-200CT-06 |
10000 |
1:28 |
1/2" |
1-1/2" |
141*186*(144.05-215.95) |
M52-72 |
S80-105 |
15.2 |
|
SDX-200CT-07 |
15000 |
1:50 |
1/2" |
2-1/2" |
156*246*(155.25-244.75) |
M60-85 |
S80-120 |
24.1 |
|
SDX-200CT-08 |
20000 |
1:76 |
1/2" |
2-1/2" |
170*264*(163.75-276.25) |
M72-100 |
S105-145 |
27.8 |
Bảo dưỡng hệ số mô men xoắn
1. Tất cả các bánh răng và bộ phận quay của sản phẩm này đều ở trạng thái bôi trơn tốt trong quá trình lắp ráp, nhưng mỡ sẽ không tránh khỏi bị mất trong quá trình sử dụng sau đó. Khi phát hiện hiệu suất của bộ nhân bị giảm hoặc bánh răng không thể quay linh hoạt, nên mở bộ nhân và bôi mỡ lại để cải thiện hiệu suất quay và kéo dài tuổi thọ sử dụng.
2. Vui lòng sử dụng cờ lê lực và bộ nhân mô-men xoắn trong phạm vi mô-men xoắn. Để kéo dài tuổi thọ của dụng cụ, tốt nhất là sử dụng trong phạm vi 80% giá trị đầu ra mô-men xoắn tối đa.
Nếu bạn có bất kỳ nhu cầu hoặc câu hỏi nào về Bộ nhân mô-men xoắn di động loại phẳng của chúng tôi, vui lòng liên hệ với chúng tôi, chúng tôi có đội ngũ kỹ thuật chuyên nghiệp có thể giúp bạn và chúng tôi cũng có thể sản xuất công cụ theo yêu cầu đặc biệt của bạn hoặc thiết kế công cụ theo yêu cầu và nhu cầu xây dựng của bạn.
Chúng tôi nồng nhiệt chào đón yêu cầu của bạn!
