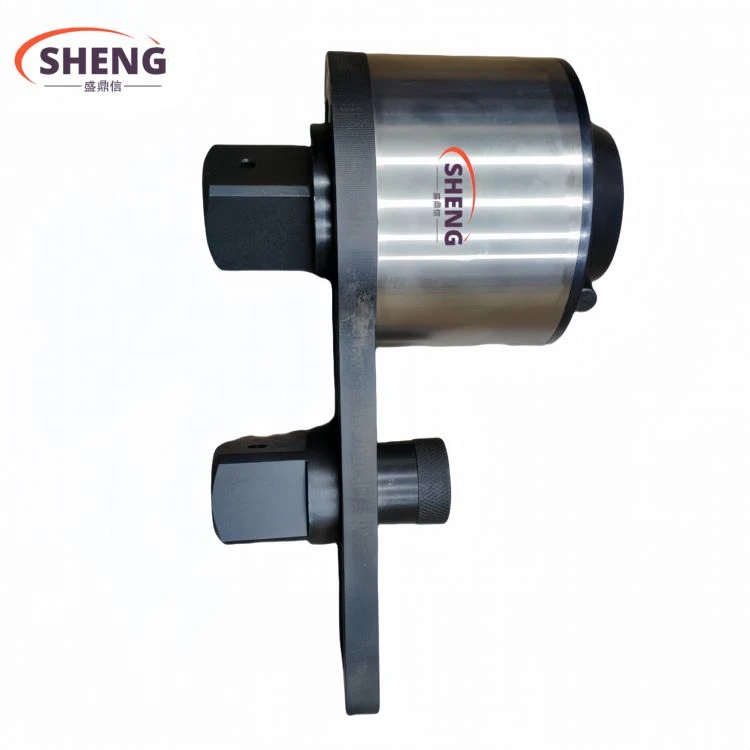

Tổng quan sản phẩm
Bộ nhân mô-men xoắn, còn được gọi là bộ khuếch đại mô-men xoắn, là một công cụ hiệu quả và thiết thực. Nó khuếch đại mô-men xoắn do người vận hành áp dụng thông qua một cấu trúc cơ học cụ thể, để các chốt (như bu lông, đai ốc, v.v.) có thể được siết chặt hoặc tháo ra dễ dàng và nhanh chóng hơn.
Tính năng sản phẩm
1. Sử dụng cơ cấu thay đổi tốc độ hành tinh hiệu suất cao làm bộ truyền động chính, kích thước nhỏ và trọng lượng nhẹ. Do tỷ số tốc độ lớn, lực đầu vào nhỏ có thể tạo ra mô men xoắn đầu ra lớn. Cánh tay lực phản ứng phẳng có thể điều chỉnh vị trí của xi lanh chịu lực theo điều kiện làm việc.
2. Người vận hành chỉ cần tác dụng một lực nhỏ để đạt được mô men xoắn đầu ra gấp 4-76 lần.
3. Cờ lê lực phù hợp cài đặt trước lực mô-men xoắn theo tỷ số truyền. Khi đạt đến lực mô-men xoắn siết chặt trước tương ứng, nó có thể tự động phát ra tín hiệu báo động "tách", kèm theo rung tay rõ ràng, để dễ dàng hoàn thành việc siết chặt và tháo rời bu lông và đai ốc.

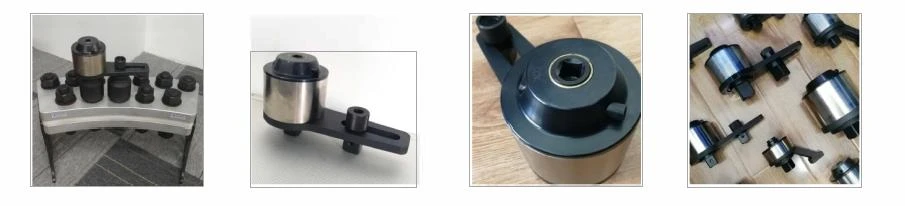

Ảnh chụp chi tiết sản phẩm
Thông số kỹ thuật sản phẩm
|
Người mẫu |
Mô-men xoắn cực đại |
Tỷ số truyền |
Trình điều khiển đầu vào |
Trình điều khiển đầu ra |
Kích thước (A*B*C) |
Bu lông có thể điều chỉnh đường kính |
Đai ốc trên các mặt phẳng |
Cân nặng |
|
SDX-200CT-01 |
1500 |
1:4 |
1/2" |
1" |
82*97*(76.7-127.3) |
M20-30 |
S30-46 |
2.4 |
|
SDX-200CT-02 |
2000 |
1:13 |
1/2" |
1" |
82*120*(92.7-129.3) |
M22-35 |
S32-55 |
3.5 |
|
SDX-200CT-03 |
3500 |
1:16 |
1/2" |
1" |
98*128*(102.7-145.3) |
M30-45 |
S46-70 |
5 |
|
SDX-200CT-04 |
5500 |
1:21 |
1/2" |
1-1/2" |
115*157*(134.05-165.95) |
M38-52 |
S55-80 |
8.7 |
|
SDX-200CT-05 |
7500 |
1:23 |
1/2" |
1-1/2" |
127*168*(139.05-190.95) |
M42-60 |
S65-90 |
11.7 |
|
SDX-200CT-06 |
10000 |
1:28 |
1/2" |
1-1/2" |
141*186*(144.05-215.95) |
M52-72 |
S80-105 |
15.2 |
|
SDX-200CT-07 |
15000 |
1:50 |
1/2" |
2-1/2" |
156*246*(155.25-244.75) |
M60-85 |
S80-120 |
24.1 |
|
SDX-200CT-08 |
20000 |
1:76 |
1/2" |
2-1/2" |
170*264*(163.75-276.25) |
M72-100 |
S105-145 |
27.8 |
