Máy kiểm tra lực siết cờ lê kỹ thuật số cảm biến kép



Máy kiểm tra lực xoắn kỹ thuật số cảm biến kép là một dụng cụ kiểm tra được sử dụng để hiệu chuẩn nhiều loại cờ lê lực. Dụng cụ này áp dụng công nghệ điều khiển chip đơn và bao gồm các cảm biến lực xoắn có độ chính xác cao và giá đỡ lực. Nó có khả năng kiểm tra chính xác, hiệu suất ổn định, chức năng phong phú và vận hành dễ dàng. Dụng cụ này tuân thủ công nghệ hàng đầu của Rufa trong ngành và tất cả các chỉ số đều đạt đến cấp độ hạng nhất trong nước. Đây là một dụng cụ kiểm tra rất tiết kiệm chi phí và đã được sử dụng rộng rãi trong các ngành sản xuất và các phòng ban đo lường và thử nghiệm như điện, công nghiệp nhẹ, máy móc, động cơ, động cơ đốt trong, xe điện, xe máy, ô tô, tàu thủy và máy bay.

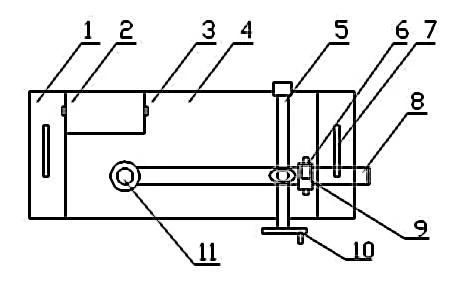

Sơ đồ mặt phẳng máy kiểm tra lực siết cờ lê kỹ thuật số cảm biến kép (Hình 1), mặt sau (Hình 2):



Hình 1



Hình 2

Tên bộ phận:

1- Tấm đế:

2- Hiển thị: có thể cài đặt và hiển thị giá trị mô-men xoắn;

3- Núm điều chỉnh góc hiển thị:

4- Nhà ở:

5- Vít:

6- Núm điều chỉnh độ cao: có thể điều chỉnh độ cao của bệ để cờ lê lực được kiểm tra ở trạng thái nằm ngang. Nếu không ở trạng thái nằm ngang, có thể gây ra lỗi đo lường;

7- Tay cầm: dùng để di chuyển nhạc cụ;

8- Thanh lực ngang:

9- Núm điều chỉnh trái và phải: điều chỉnh bệ thử nghiệm sao cho phù hợp với chiều dài tay của cờ lê lực cần thử nghiệm và cũng có thể điều chỉnh hướng của bệ thử nghiệm để thích ứng với phép đo tiến và lùi của cờ lê lực;

10- Bánh lái tay lái: tải hoặc dỡ cờ lê lực đang thử nghiệm;

11- Đầu lực cảm biến: một số đầu thử nghiệm chuyển đổi được trang bị theo kích thước đầu vuông của cờ lê lực tại nhà máy;

12- Lỗ kết nối RS232: có thể kết nối với máy tính (nhà máy không trang bị sẵn chức năng này, người dùng cần mua riêng một thiết bị có chức năng này);

13- Trống;

14- Công tắc nguồn [POWER]:

15- Ổ cắm điện (AC11V/220V):

16- Lắp nắp sau: Mở nắp sau để hiệu chuẩn thiết bị. Người không chuyên nghiệp bị nghiêm cấm tháo bảng!

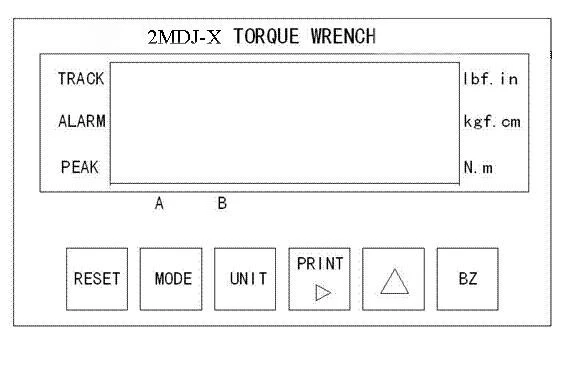

Sơ đồ bảng điều khiển của máy kiểm tra lực siết cờ lê kỹ thuật số cảm biến kép được hiển thị ở Hình 3.



Hình 3

●Cửa sổ hiển thị ở giữa màn hình có thể hiển thị giá trị mô-men xoắn hiện tại. Ba đèn báo bên phải biểu thị ba đơn vị đo tương ứng. Ba đèn báo bên trái: Đèn TRACK cho biết chế độ đo đang ở trạng thái theo dõi, đèn PEAK cho biết chế độ đo đang ở trạng thái giữ đỉnh và đèn ALARM cho biết báo động vượt giới hạn;





1. Bật công tắc nguồn;
2. Nhấn phím "UNIT" để chọn đơn vị đo lường cần thiết;
3. Nhấn phím "MODE" để thiết lập chế độ đo thành "TRACK";
4. Nhấn phím "RESET" để đặt lại giá trị hiển thị về 0;
5. Nhấn phím "BZ" và phím kết hợp để cài đặt giá trị cảnh báo giới hạn trên;
6. Chọn phụ kiện phù hợp với cờ lê lực cần đo và đặt chúng vào đầu cảm biến lực;
7. Đặt cờ lê lực cần đo trên trạm làm việc (giữa đầu cảm biến lực và bệ thử nghiệm) và điều chỉnh núm điều chỉnh độ cao để giữ cờ lê lực ở mức nước. =Ở trạng thái nằm ngang, điều chỉnh núm điều chỉnh bên trái và bên phải để thích ứng với chiều dài tay và hướng đo của cờ lê lực;
8. Nhấn phím "MODE" để thiết lập chế độ đo ở trạng thái "PEAK" hoặc trạng thái "TRACK". Nếu ở trạng thái "PEAK", bạn có thể ghi lại dữ liệu đỉnh (dữ liệu giá trị tối đa). Nhấn phím "RESET" để xóa dữ liệu giá trị tối đa và đưa màn hình về số không;
9. Xoay tay quay để tải, và bạn có thể thấy trên màn hình rằng giá trị mô-men xoắn thay đổi theo tải. Khi giá trị mô-men xoắn đạt hoặc vượt quá giá trị báo động đã đặt, thiết bị sẽ phát ra âm thanh báo động và đèn báo động "ALARM" trên màn hình sẽ sáng lên để nhắc nhở người vận hành dừng tải; Để cải thiện độ chính xác của phép đo, khi tiếp cận hoặc ước tính giá trị tối đa hoặc giá trị đã đặt, tốc độ tải phải chậm lại;
10. Nếu bạn muốn in giá trị đo hoặc chuyển dữ liệu đo sang máy tính, hãy nhấn phím [P RINT] in;
11. Xoay tay quay ngược lại để tháo cờ lê lực đang được thử nghiệm;
12. Nếu bạn muốn tiếp tục thử nghiệm, hãy lặp lại các bước trên. Nói chung, nên đo nhiều lần và lấy giá trị trung bình;
13. Nếu quá trình kiểm tra kết thúc, hãy tháo các phụ kiện kiểm tra, tắt nguồn và bảo quản thiết bị đúng cách;
14. Nếu Người dùng không Kiểm tra Cờ lê lực mà là các Công cụ khác, hãy Tham khảo Quy trình Kiểm tra ở trên. Nếu Cần thiết, Cần có Đồ gá Đặc biệt;





Người mẫu	Phạm vi mô-men xoắn [N.m]	Cân nặng [Kg]	Cánh tay hiệu quả tối đa [mm]	Kích thước bên ngoài [mm]			Tài xế [triệu]
				L	W	H
SDX-2000CT-01	0.5-5,5-50	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-02	1-10,10-100	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-03	2-20,20-200	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-04	3-30,30-300	35	650	900	450	340	6.3/10/12.5/20
SDX-2000CT-05	5-50,50-500	35	650	900	450	340	6.3/10/12.5/25
SDX-2000CT-06	10-100,100-1000	60	1400	1400	600	350	6.3/10/20/25
SDX-2000CT-07	20-200,200-2000	65	1600	1600	800	550	6.3/10/20/25
SDX-2000CT-08	30-300,300-3000	90	2000	2000	1000	550	6.3/10/20/25
SDX-2000CT-09	50-500,500-5000	90	2000	2000	1000	550	12.5/25/38
SDX-2000CT-10	100-1000,1000-10000	90	2000	2000	1000	550	12.5/25/38/51
Độ chính xác	±1%
Chế độ hiển thị	Màn hình LED 5-chữ số
Nguồn điện	Điện áp xoay chiều 220v-240v/50Hz



1. Độ chính xác đo lường: ±1%

2. Phạm vi cài đặt giá trị báo động: trong phạm vi đầy đủ

3. Điều kiện sử dụng

(a) Nhiệt độ môi trường: 0-40 độ

(b) Độ ẩm tương đối: Nhỏ hơn hoặc bằng 80%RH

(c) Nguồn điện: AC220V±10%, 50Hz
